Výrobní proces leptání mřížky reproduktoru: Precizní výroba pro prvotřídní akustický zážitek

S modernizací automobilových akustických systémů a inteligentních kokpitů rychle roste poptávka po vysoce přesných mřížkách reproduktorů. Precizní proces leptání je preferovanou volbou pro vysokou kvalitukovové mřížky, s ultra vysokou přesností, hladkým povrchem a flexibilním designem. Tento článek podrobně popisuje kompletní proces výroby leptaných mřížek reproduktorů do auta.

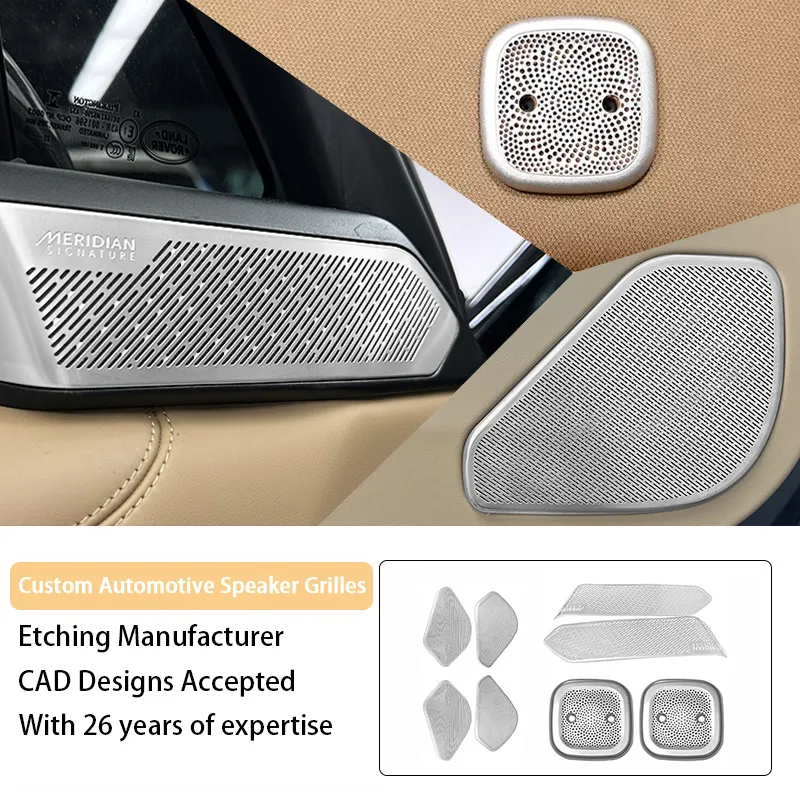

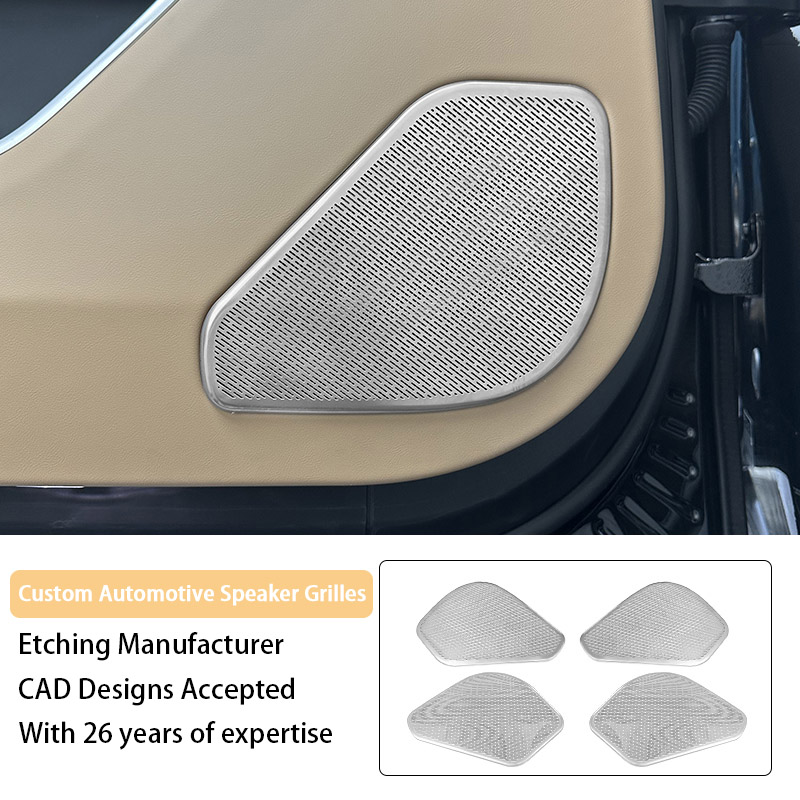

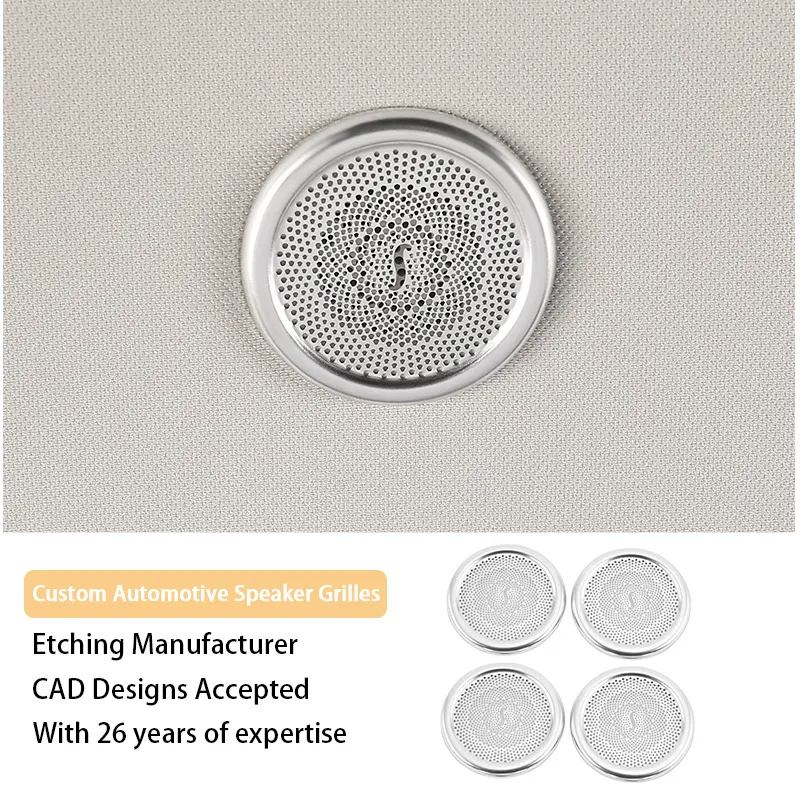

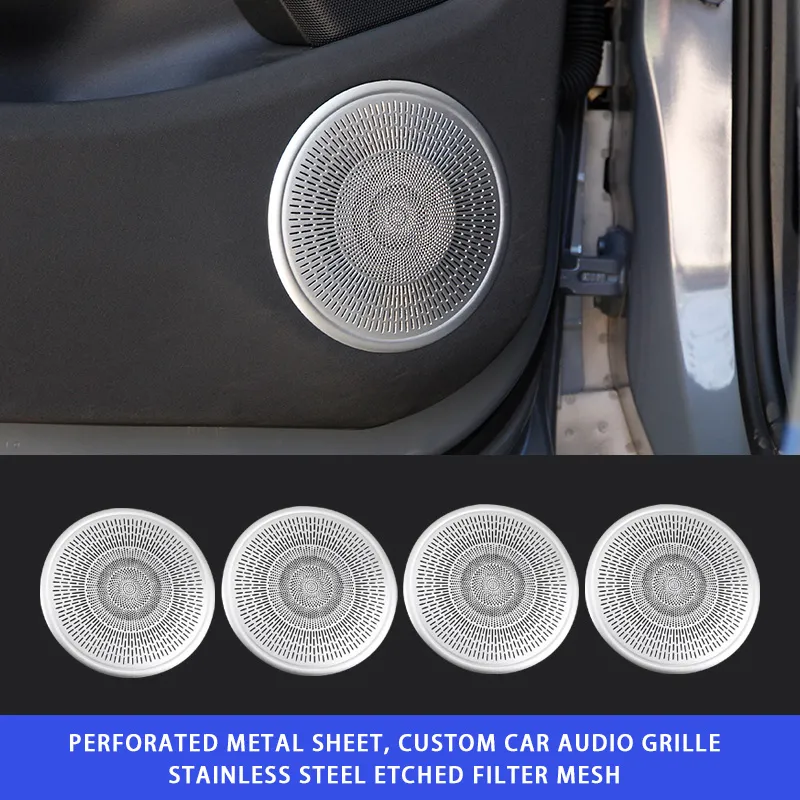

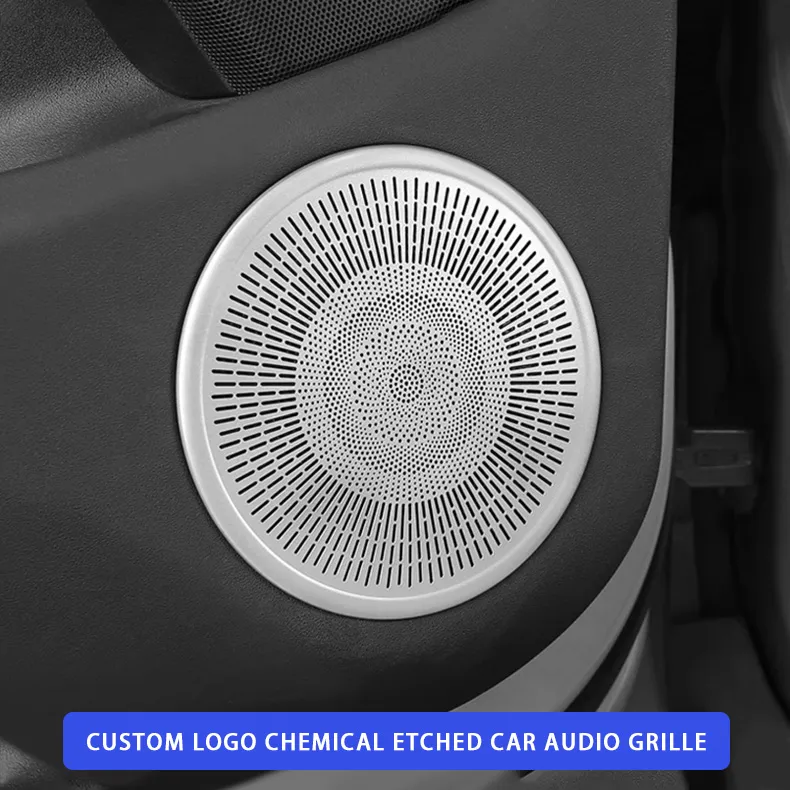

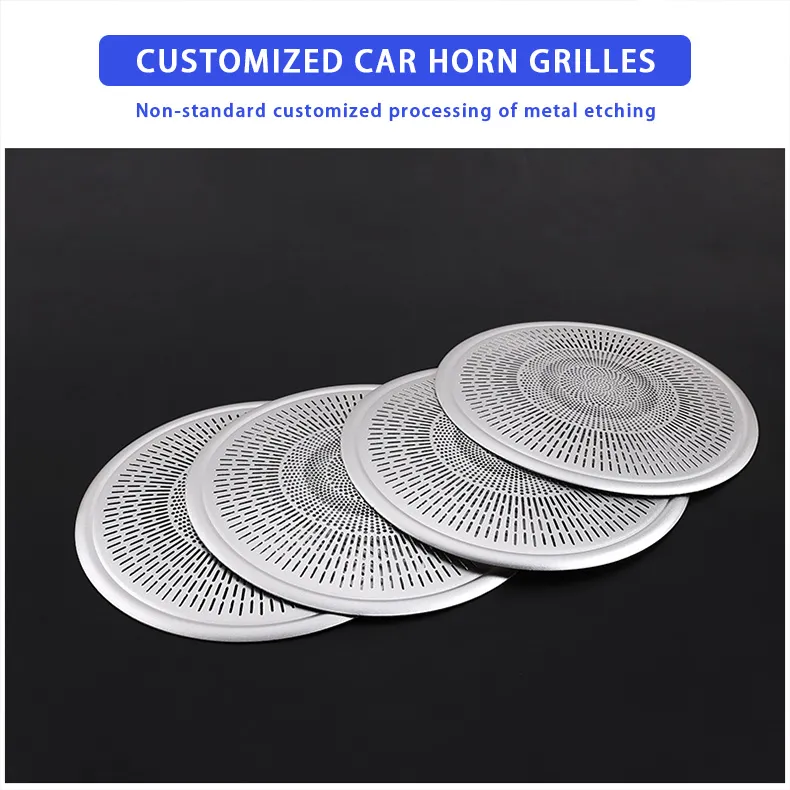

Základní přehled leptané mřížky automatického reproduktoru

Jako klíčová součást chránící zvukové jednotky a optimalizující zvukový výstup,leptané mřížky automatických reproduktorůpoužijte technologii chemického leptání k vytvoření přesných síťových otvorů na nerezové oceli, hliníkové slitině a dalších kovech. Vyznačuje se přesností na úrovni mikronů, stejnoměrnými otvory, stěnami bez otřepů a nízkou ztrátou přenosu zvuku, které se široce používají ve špičkových palivových a nových energetických vozidlech.

Klíčové výhody oproti tradičním produktům: přesnost ±0,01 mm, ztráta přenosu zvuku <5 %, žádné otřepy, podpora složitých konstrukcí otvorů a stabilní sériová výroba. Je standardem pro prémiové modely jako Mercedes-Benz třídy S, BMW řady 7 a NIO ET9.

Kompletní výrobní proces leptaných automobilových mřížek reproduktorů

Výroba probíhá v 5 přísných základních fázích od přípravy surovin až po montáž hotového výrobku, což zajišťuje stabilní kvalitu a výkon.

Fáze 1: Příprava a předúprava suroviny

Přijímáme nerezovou ocel 304/316, hliníkovou slitinu 6063 (tloušťka 0,08-1,5 mm) pro různé automobilové aplikace. Předběžná úprava zahrnuje dva klíčové kroky:

 Řezání materiálu: Automatické řezání kovových svitků na standardní/přizpůsobené plechy pro konzistenci velikosti.

Cleaning & Drying: Vysokotlaké čištění k odstranění oxidů/oleje, následované sušením při vysoké teplotě pro následné procesy.

Fáze 2: Zpracování jádrového leptání

Tato základní fáze určuje přesnost a vzhled se 6 přísně kontrolovanými kroky:

Potah: Rovnoměrné nanášení fotocitlivého inkoustu na obě strany plechů.

Sušení: Sušení v tunelové sušárně pro ztuhnutí inkoustu a zvýšení přilnavosti.

Expozice: Oboustranná expozice UV záření (7–12 s, 20–120 mj/cm²) pro přenos vzorů na vrstvu inkoustu.

Vývoj: Odstranění neexponovaného inkoustu roztokem Na₂CO₃ (23-37℃, 20-45s) pro odhalení leptaných oblastí.

 Sušení po vývoji: Sekundární sušení k odstranění vlhkosti a stabilizaci vrstvy inkoustu.

Letání: Nastříkejte korozi roztokem FeCl₃, dosáhnete minimálního průměru otvoru 0,05 mm a přesnosti rozteče ±0,005 mm.

Fáze 3: Ošetření odstraněním filmu

Po leptání se zbytkový fotosenzitivní inkoust odstraní pomocí 1,5-3,0 % hmotn. roztoku NaOH, čímž se získají polotovary mřížek s čirými otvory a bez zbytků inkoustu.

Fáze 4: Povrchová optimalizační úprava

Povrchová úprava zlepšuje odolnost proti korozi, odolnost proti opotřebení a estetiku. Hlavní technologie:

Elektrolytické leštění: Zajišťuje hladký povrch/stěny otvorů a snižuje odpor přenosu zvuku.

PVD povlak: Zvyšuje odolnost proti korozi/opotřebení s odolností proti solné mlze po dobu 1000 hodin.

Anodická oxidace (hliníková slitina): Vytváří tvrdý oxidový film (HV400), 3x odolnější proti poškrábání, přizpůsobitelná barva.

Fáze 5: Kontrola a montáž hotového výrobku

Přísná kontrola kvality zajišťuje standardy dodávek, včetně:

Přesná kontrola: 100% detekce defektů pomocí vizuálního zařízení AI a přesných nástrojů.

 Test akustického výkonu: Zajišťuje rychlost přenosu zvuku ≥ 85 % a hladkou frekvenční odezvu.

 Test spolehlivosti: Testy vibrací, vysokých nízkých teplot a solné mlhy pro adaptabilitu v drsném prostředí.

Kvalifikované mřížky jsou sestaveny s reproduktory a dalšími komponenty do kompletních sestav pro dodání.

Naše výhody při výrobě leptaných mřížek reproduktorů do auta

Jako profesionálautomatické leptání mřížky reproduktoruvýrobce, naše hlavní výhody jsou:

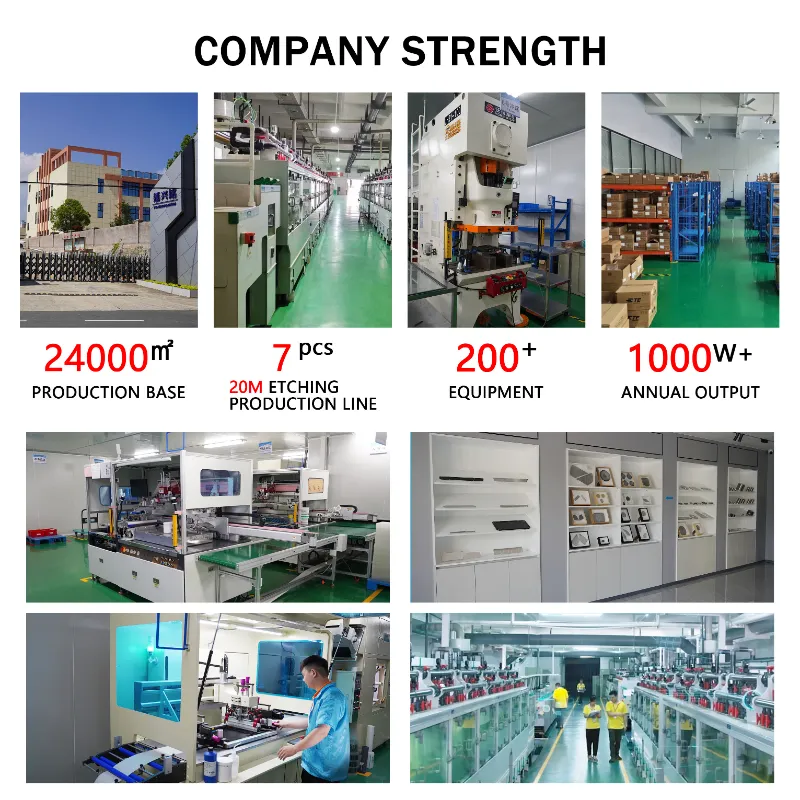

1.Advanced Equipment: Importované automatické výrobní linky a čisté dílny, denní produkce až 3000㎡.

2. Přísné certifikace: IATF 16949, ISO 9001/14001 certifikované, splňující mezinárodní standardy.

3. Přizpůsobená služba: Podporuje personalizovaný design otvorů / barev, dodání vzorku do 72 hodin, hromadná výroba za 15 dní.

4. Zelená produkce: Míra recyklace odpadních kapalin 65 %, míra recyklace kovového odpadu > 95 %.

Závěr

Leptané automřížka reproduktoruvýroba integruje přesné technologie, přísnou kontrolu kvality a inovativní design a bude hrát důležitější roli v modernizaci automobilového průmyslu.

Poskytujeme vysoce kvalitní produkty a komplexní řešení. Kontaktujte nás pro nákup nebo technickou konzultaci; těšíme se na spolupráci!
